OpenDTU Hoymiles DIY Kit Display SSD1306 ESP32 CMT2300A Antenne Kabel HMS HMT
Artikelbeschreibung:
openDTU / AhoyDTU DIY Kit
Dieses DIY Kit eignet sich um die Daten eines Hoymiles Wechselrichters auszulesen.
Die Kommunikation mit den Hoymiles-Wechselrichtern erfolgt über 868/915MHz Funk. Es ist möglich die aktuellen Werte wie Leistung, Strom, Tagesenergie abzurufen. Setzen von Parametern wie dem Leistungslimit über Webinterface oder MQTT.
Folgende Hoymiles Wechelrichter werden aktuell von OpenDTU mit dem CMT2300A Funkmodul unterstützt: HMS-300-1T, HMS-350-1T, HMS-400-1T, HMS-450-1T, HMS-500-1T, HMS-600-2T, HMS-700-2T, HMS-800-2T, HMS-900-2T, HMS-1000-2T, HMS-1600-4T, HMS-1800-4T, HMS-2000-4T, HMT-1600-4T, HMT-1800-4T, HMT-2000-4T, HMT-1800-6T, HMT-2250-6T
Das enthaltene OLED Dispaly besticht durch eine hohe Darstellungsqualität. Bei der größe von ca. 2,44cm hat es eine Auflösung von 128 x 64 Pixel. Damit werden Texte und Grafiken mit einem hohen Detailgrad und Schärfe dargestellt.
Mit dem I2C Anschluss kannst du das Display kinderleicht in deine DIY Projekte einbinden. Vollständig kompatibel mit Arduino, 51er Serie, MSP430 Serie, STM32 / 2, CSR IC, etc.

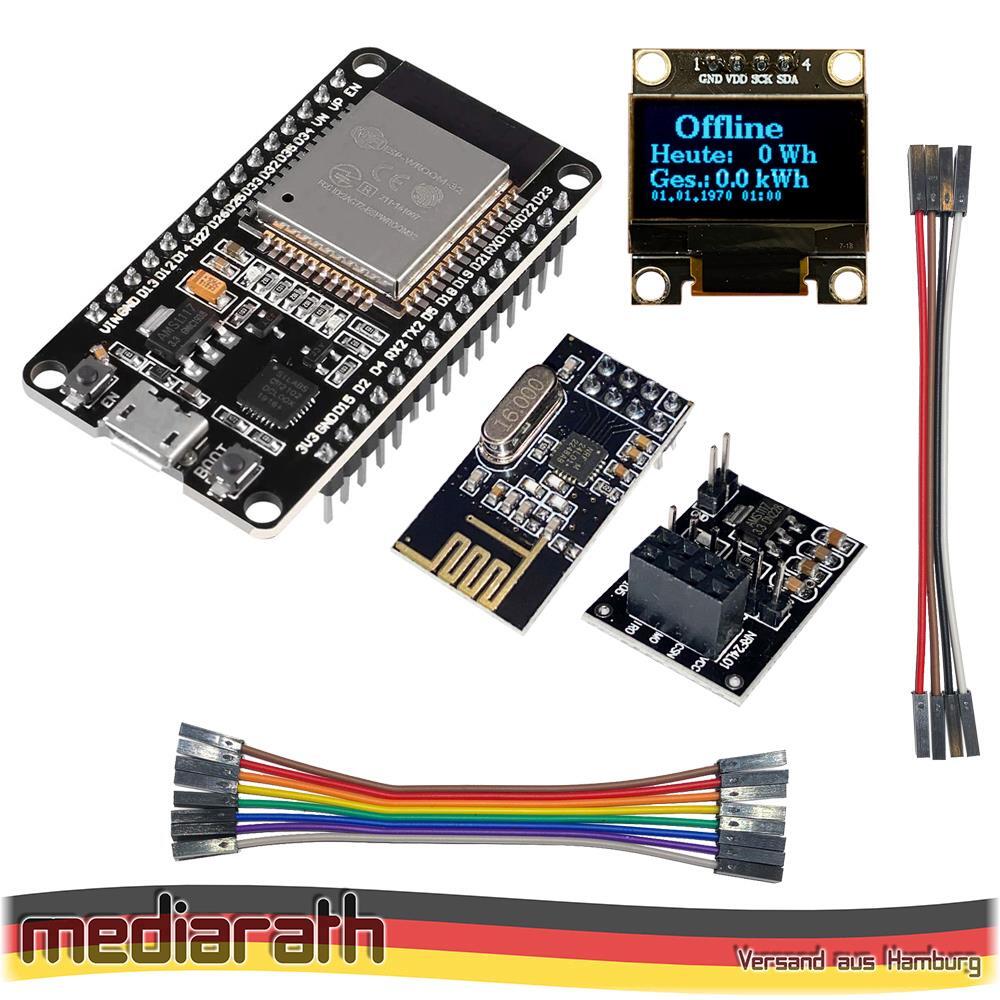

Auch erhältlich als Set mit dem NRF24L01+ Funkmodul für Hoymiles HM Wechselrichter:

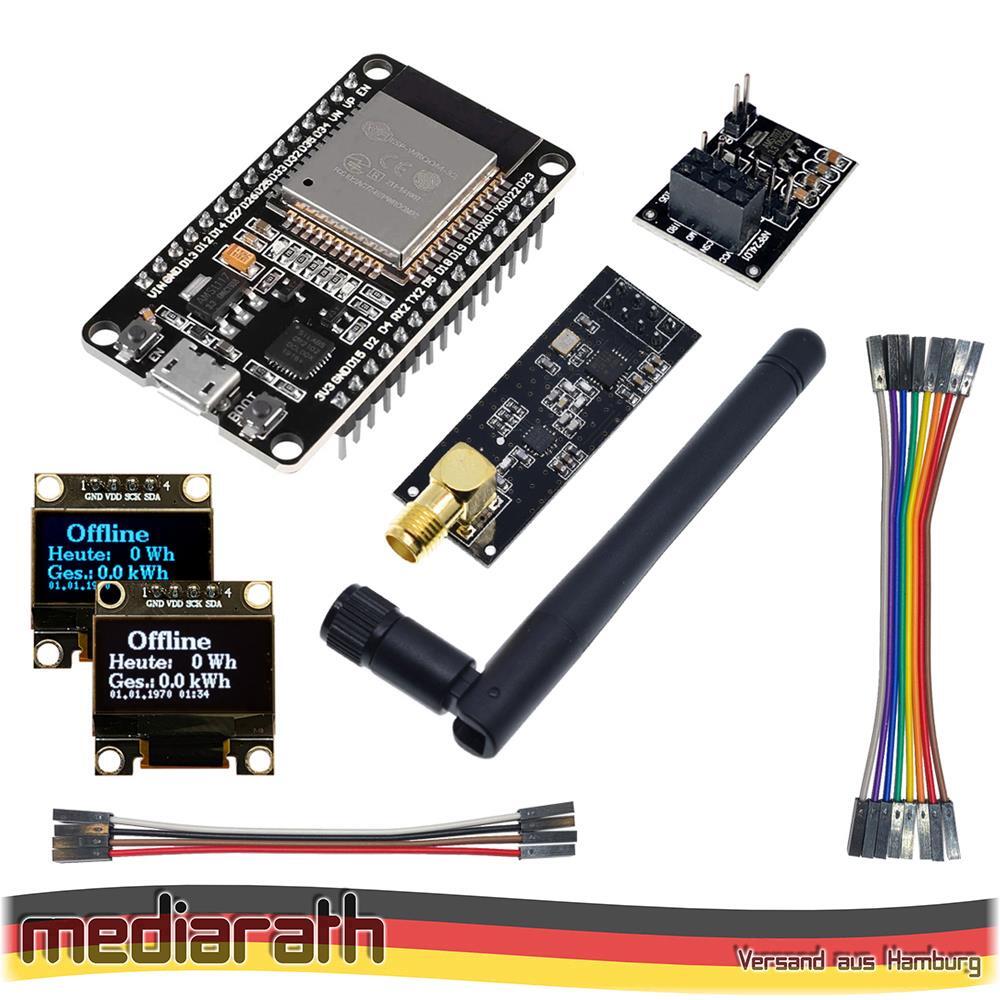

OpenDTU Hoymiles DIY Kit Display SSD1306 ESP32 NRF24L01+ Antenne Socket Kabel
Dieses Angebot enthält verschiedene Varianten zur Auswahl:
Set Weiß + OpenDTU Firmware = 0,96" OLED Display Weiß + ESP32 DevBoard inkl. OpenDTU Firmware + CMT2300A + Antenne + Socket + 10cm Jumperkabel
Set Blau + OpenDTU Firmware = 0,96" OLED Display Blau + ESP32 DevBoard inkl. OpenDTU Firmware + CMT2300A + Antenne + Socket + 10cm Jumperkabel
Set Weiß ohne Firmware = 0,96" OLED Display Weiß + ESP32 DevBoard + CMT2300A + Antenne + Socket + 10cm Jumperkabel
nur 0,96" OLED Display Weiß = nur Display in Weiß
nur 0,96" OLED Display Blau = nur Display in Blau
nur ESP32 DevBoard = nur ESP32 Board
nur CMT2300A & Antenne = nur Funkmodul & Antenne
nur 10cm Kabel = 10x Jumperkabel
OpenDTU ist ein Open Source Projekt und steht unter der Lizenz:
GNU General Public License v2.0
Weitere Informationen zu Lizenz, Firmware und Installation:
https://github.com/tbnobody/OpenDTU
Wichtiger Hinweis:
Kein Löten erforderlich. Es müssen lediglich die PIN-Kabel zusammengesteckt werden. Bitte beachte die Einrichtungsanleitung zur Erstinbetriebnahme. Insbesondere das Display muss mit einer Konfigurationsdatei aktiviert werden.
Ein QR-Link bzw. ein Link zur Anleitung wird in Form eines A6 Flyers beigelegt.
Auch eine Installation von AhoyDTU ist möglich. Dies muss allerdings selbst vorgenommen werden. Weitere Infos siehe Link:
https://github.com/lumapu/ahoy
Specs ESP32:
Wi-Fi Typ: IEEE 802.11 b/g/n 2.4GHz
Sicherheitsprotokolle: WEP/WPA-PSK/WPA2-PSK
Bluetooth: Classic und BLE
Chipsatz: ESP-32
Prozessor: Tensilica LX6 Dual-Core
Arbeitsspeicher: 512kB
Speicher: 4MB
Taktfrequenz: 80-240MHz
Betriebsspannung: 3,3V / 5V
Betriebsstrom durchschnittlich: 80mA
Netzteil erforderliche min. Nennleistung: 500 mA
Schnittstellen: UART / I2C / SPI / DAC / ADC
Arbeitstemperatur: -40°C - 85°C
USB-C-Anschluss
Kompatibel mit Arduino
Kompatibel mit NodeMCU
Kompatibel mit Tasmota
Kompatibel mit vielen Shields/Modulen
Specs CMT2300A & Antenne:
Modell: E49-900MBL-01 CMT2300A
868/915MHz Funkmodul
Frequenzbereich: 850 MHz ~ 930 MHz
max. Sendeleistung: 20dBm
Kommunikationsentfernung: bis zu 2,5 km
Betriebsspannung: 2,6V - 3,6V
Unterstützt Low-Power-Modus, geeignet für Batteriebetrieb
Datenübertragungsrate von 0,5 kbps bis 300 kbps
Betriebstemperatur: -40 bis 85°C
Größe: 58 x 27 x14 mm
PIN Abstand: 2,54 mm
Automatische übertragung von abgebrochenen Paketen
SPI-Schnittstelle für Mikrocontroller wie Arduino Raspberry Pi
IPEX-Schnittstelle inkl. 4dbi Antenne
Specs Display:
OLED Display Modul
Modell: SSD1306
Größe: 0,96 Zoll / 2,44cm
Auflösung: 128 x 64 Pixel
Betrachtungswinkel:> 160 °
Unterstützte-Plattform: Serie 51, Serie MSP430, Serie STM32/2 usw.
Sehr geringer Stromverbrauch: 0,04 W im Normalbetrieb
Breite Spannungsunterstützung: DC 3,3V-5V
Arbeitstemperatur: -30°C - 80°C
Kommunikationsmethode: IIC, nur 2 E / A-Ports
Hintergrundbeleuchtung: OLED-Selbstbeleuchtung, keine Hintergrundbeleuchtung erforderlich
Pin-Definition:
1. VCC: 3,3-5 V
2. GND: Masse
3. SCL: Serielle Uhr
4. SDA: Serielle Daten
Weitere Infos:
Weiteres:
Neuware sofort lieferbar
Setvarianten:
Set Weiß oder Blau + OpenDTU Firmware Set Weiß oder Blau ohne Firmware nur 0,96" OLED Display Weiß oder Blau nur ESP32 DevBoard nur CMT2300A & Antenne nur 0,96 Zoll OLED Display nur 10cm Jumperkabel
