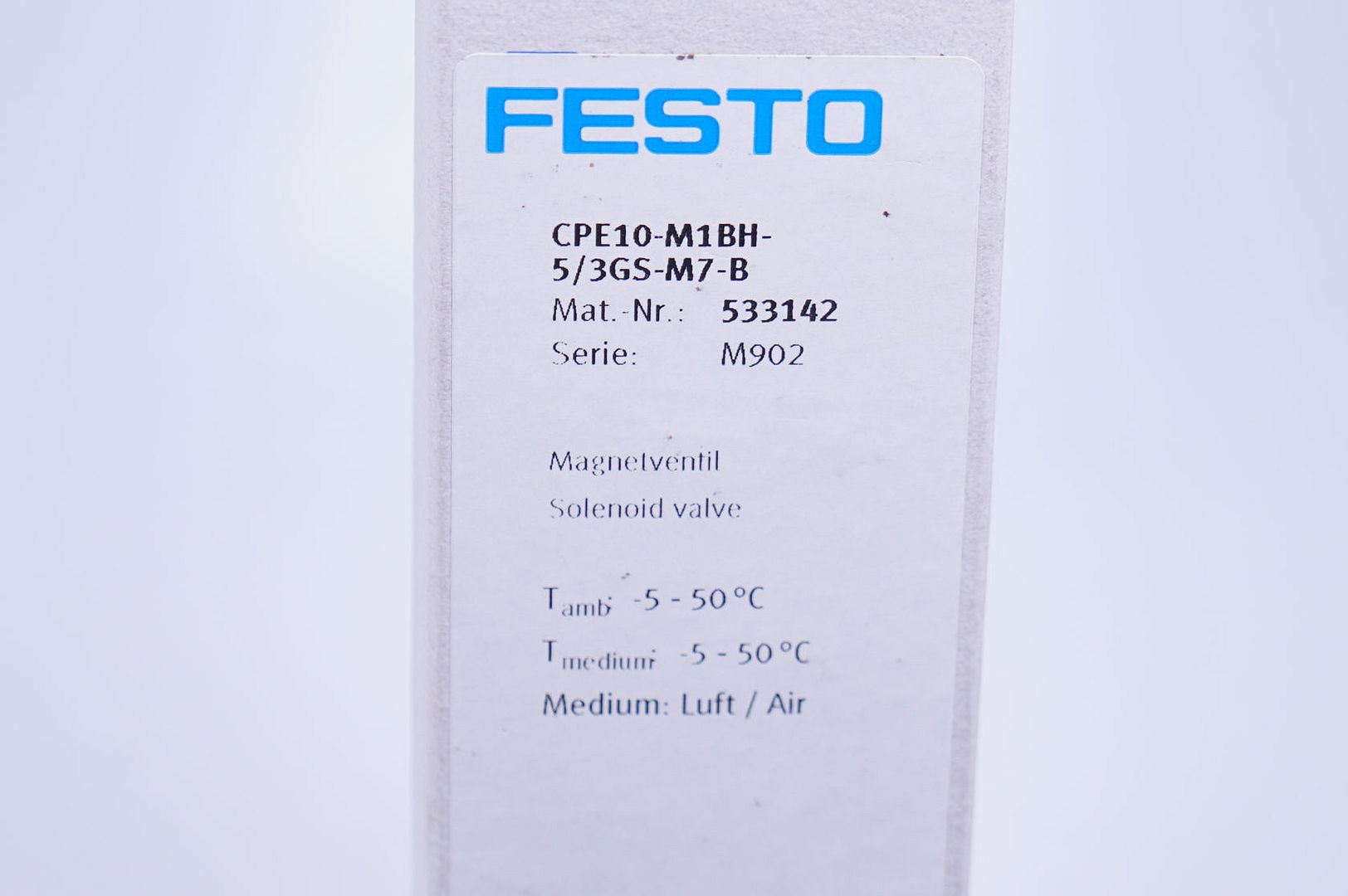

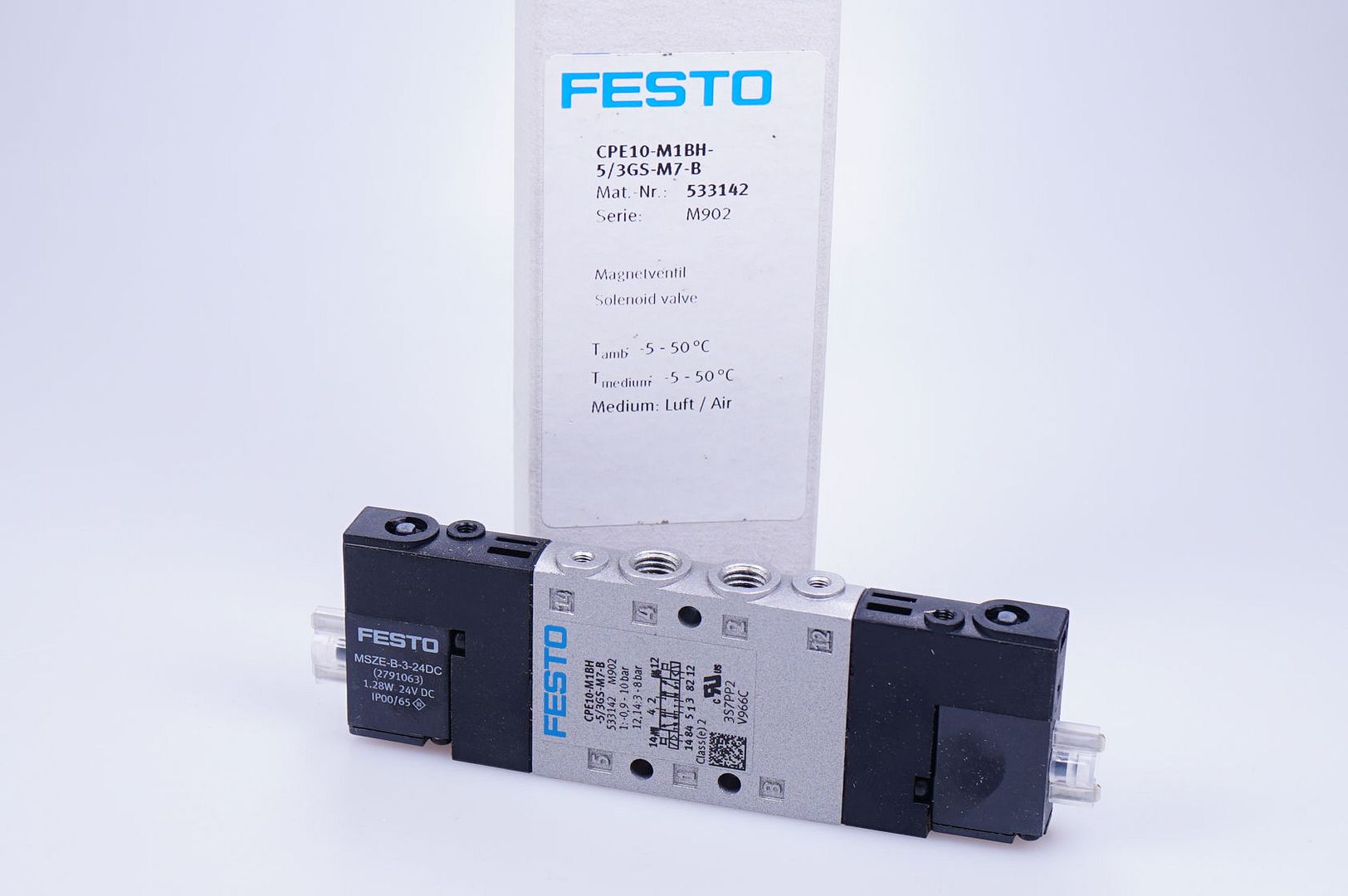

FESTO
Magnetventil
Typ: CPE10-M1BH-5/3GS-M7-B 533142
Unbenutzt, in OVP, aus einer Lagerauflösung
Ventilfunktion 5/3 geschlossen
Betätigungsart elektrisch
Baubreite 10 mm
Normalnenndurchfluss 350 l/min
Pneumatischer Arbeitsanschluss M7
Betriebsspannung 24V DC
Betriebsdruck -0.09 MPa ... 1 MPa
Betriebsdruck -0.9 bar ... 10 bar
Konstruktiver Aufbau Kolben-Schieber
Rückstellart mechanische Feder
Zulassung c UL us - Recognized (OL)
Schutzart IP65, mit Steckdose, nach IEC 60529
Nennweite 4 mm
Abluftfunktion drosselbar
Dichtprinzip weich
Einbaulage beliebig
Handhilfsbetätigung mit Zubehör rastend, tastend
Steuerart vorgesteuert
Steuerluftversorgung extern
Strömungsrichtung reversibel
Symbol 00991020
Ventilplatz-Kennzeichnung Schildträger
Überdeckung positive Überdeckung
Steuerdruck 0.3 MPa ... 0.8 MPa
Steuerdruck 3 bar ... 8 bar
Schaltzeit aus 20 ms
Schaltzeit ein 16 ms
Einschaltdauer 100% in Verbindung mit Haltestromabsenkung
Max. positiver Prüfimpuls bei 0 Signal 1200 µs
Max. negativer Prüfimpuls bei 1 Signal 900 µs
Spulenkennwerte 24 V DC: 1,28 W
Zulässige Spannungsschwankungen -15 % / +10 %
Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität VDMA24364-B1/B2-L
Mediumstemperatur -5 °C ... 50 °C
Steuermedium Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur -5 °C ... 50 °C
Produktgewicht 68 g
Elektrischer Anschluss 2-polig
Befestigungsart mit Durchgangsbohrung
Anschluss Steuerabluft 82 M3
Anschluss Steuerabluft 84 M3
Anschluss Steuerluft 12 M3
Anschluss Steuerluft 14 M3
Pneumatischer Anschluss 1 M7
Pneumatischer Anschluss 2 M7
Pneumatischer Anschluss 3 M7
Pneumatischer Anschluss 4 M7
Pneumatischer Anschluss 5 M7
Werkstoff-Hinweis RoHS konform
Werkstoff Dichtungen NBR
Werkstoff Gehäuse Aluminium-Druckguss
Betätigungsart elektrisch
Baubreite 10 mm
Normalnenndurchfluss 350 l/min
Pneumatischer Arbeitsanschluss M7
Betriebsspannung 24V DC
Betriebsdruck -0.09 MPa ... 1 MPa
Betriebsdruck -0.9 bar ... 10 bar
Konstruktiver Aufbau Kolben-Schieber
Rückstellart mechanische Feder
Zulassung c UL us - Recognized (OL)
Schutzart IP65, mit Steckdose, nach IEC 60529
Nennweite 4 mm
Abluftfunktion drosselbar
Dichtprinzip weich
Einbaulage beliebig
Handhilfsbetätigung mit Zubehör rastend, tastend
Steuerart vorgesteuert
Steuerluftversorgung extern
Strömungsrichtung reversibel
Symbol 00991020
Ventilplatz-Kennzeichnung Schildträger
Überdeckung positive Überdeckung
Steuerdruck 0.3 MPa ... 0.8 MPa
Steuerdruck 3 bar ... 8 bar
Schaltzeit aus 20 ms
Schaltzeit ein 16 ms
Einschaltdauer 100% in Verbindung mit Haltestromabsenkung
Max. positiver Prüfimpuls bei 0 Signal 1200 µs
Max. negativer Prüfimpuls bei 1 Signal 900 µs
Spulenkennwerte 24 V DC: 1,28 W
Zulässige Spannungsschwankungen -15 % / +10 %
Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität VDMA24364-B1/B2-L
Mediumstemperatur -5 °C ... 50 °C
Steuermedium Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur -5 °C ... 50 °C
Produktgewicht 68 g
Elektrischer Anschluss 2-polig
Befestigungsart mit Durchgangsbohrung
Anschluss Steuerabluft 82 M3
Anschluss Steuerabluft 84 M3
Anschluss Steuerluft 12 M3
Anschluss Steuerluft 14 M3
Pneumatischer Anschluss 1 M7
Pneumatischer Anschluss 2 M7
Pneumatischer Anschluss 3 M7
Pneumatischer Anschluss 4 M7
Pneumatischer Anschluss 5 M7
Werkstoff-Hinweis RoHS konform
Werkstoff Dichtungen NBR
Werkstoff Gehäuse Aluminium-Druckguss
Selbstverständlich bezahlen Sie bei Mehrfachkauf nur eine einmalige Versandkostenpauschale
Pakete versenden wir mit DHL
Sie erhalten zu jeder Lieferung eine Rechnung mit ausgewiesener Mehrwertsteuer.
Selbstabholer sind gerne gesehen und können Ihre Ware nach Terminabsprache bei uns abholen.
