Hallo, wollen Sie gerade eine tolle kompletten Bausatz von 3 Achs CNC PC Steuerung bauen ?!
Im Lieferumfang:
- 1 x Neu 3 Achsen TB6560 Steuerungskarte 1/16 Mikrostep, 12-36V, 1.5A-3A
- 3 x Neu 42BYGH47-401A Single-Shaft Schrittmotor 0.44 Nm/62 Oz-in/1.68A
- 1 x Neu 12V 10A Netzteil
 Produktmerkmal:
- Toshiba TB6560AHQ chip - starke Leistung, maximaler 3.5A Ansteuerungsstrom.
Für TB6560AHQ Datenblatt klicken Sie bitte hier.
- 1-1/16 Mikroschritt-Einstellung - Höhere Genauigkeit und gleichmäßigeren Betrieb als Standard 1, 1/2 Schritt.
- Einstellbare 1.5A-3A Umrichterstrom-Einstellung für jede Achse - 25%,50%,75%,100% des vollen Strom kann für verschiedenene Schrittmotoren eingestellt werden.
- Schutz bei Überlast, Überstrom und Übertemperatur - ganz sicher für Ihnen Computer und Zuhör.
- Stromschalt auf der Karte - Ausgangsleistung kann je nach Anforderung von bestimmen Benutzer eingestellt werden.
- Ausführliche geschlossen - optische Isolierung vom ausführlichen geschlossen Typ zum Schutz der Computer des Benutzers und Ausrüstung.
- Spindel-Schnittstelle-Relais - Ausgänge max. 36V 7.5A für Spindelmotoren oder Kühlmittelpumpe (nur ein Gerät kann durch diesen Ausgang mit Strom versorgt werden.)
- 4-Kanal-Eingänge Schnittstelle für XYZ begrenzen kann und not verwendet werden.
- Professionelles Design - Zwei-Stufen-Signalverarbeitung mit Super Anti-Jamming.
- Bipolar Konstantstrom Chopper - Antrieb mit nicht-resonanten Region - Steuermotor dreht glatt ohne Kriech-Effekt.
- Vier Steuereingänge (in Paar von Messern geteilt) - Ermöglicht die Festlegung von Grenz- und Notfall-Stop.
- Universal-Architektur - Unterstützt die meisten Software parallel MACH3,KCAM4 usw.
*Zur Kompatibilität mit anderen Software, kontaktieren Sie bitte uns!
Dip-Einstellungen:
| Strom Einstellung |
1 |
2 |
Decay-Einstellung |
3 |
4 |
MicroStep Einstellung |
5 |
6 |
| 100% |
ON |
ON |
FAST/Schnell |
ON |
ON |
1 |
ON |
ON |
| 75% |
ON |
OFF |
25% |
ON |
OFF |
1/2 |
ON |
OFF |
| 50% |
OFF |
ON |
50% |
OFF |
ON |
1/8 |
OFF |
ON |
| 25% |
OFF |
OFF |
SLOW/Langsam |
OFF |
OFF |
1/16 |
OFF |
OFF |
Weitere Informationenen:
- Spannungsversorgung DC 12-36V
*Dieser Treiber erhält seine Macht aus dem gleichen Einheit wie Schrittmotor, deshalb er nicht eine separate Stromquelle benötigt.
*Spannung Auswahl:
12-16V DC Netzteil für Nema 17 Schrittmotoren
16-24V DC Netzteil für Nema 23 Schrittmotoren
24-36V DC Netzteil für Nema 34 Schrittmotoren
(Hochspannung wird vielleicht die Späne oder Schrittmotoren verbrennen!!!)
*Ampertage Auswahl:
Ausgangsstrom des Netzteils kann durch die folgenden Ausdrücke berechnet werden:
Ausgangsstrom = aktueller Ihrer Schrittmotoren Rated * Menge + 2A
(Zum Beispiel, wenn Sie 3 * 3A Nema 23 Schrittmotoren treiben möchten, theoretisch 24V 11A DC Netzteil empfohlen werden, und höhere Netzteil wie 24V 15A auch gut sein wird.
Wenn Sie nicht sicher über die Auswahl der Stromversorgung sind, setzen Sie sich bitte mit uns in Verbindung.)
- Die Ausgangsleistung von 12V wandelt den Lütter von 12V an.
- Treiber-Ausgang kompatible mit 2 oder 4 Phase, 4,6 oder 8 Dräht-Schrittmotoren, 3A max.
- Geeignet für unipolare oder bipolar Schrittmotoren.
- Spannung geregelten Drehzahl durch eine parallele Schnittestelle als Funktion der Versorgungspannung gesteuert.
*HINWEIS: Ausschalten Sie bitte die Netzteil, bevor Sie die Anschlüsse hinziehen oder herziehen, um die Steuerkarte verbrennen zu vermeiden.

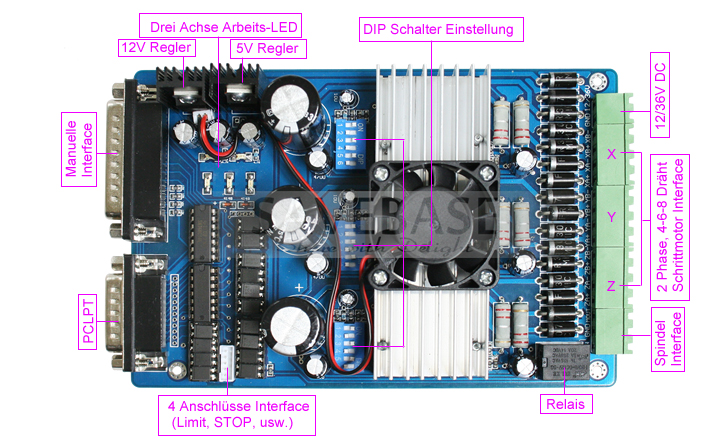

Anschlussplan :
*HINWEIS: Diese Geräte auf der linken und unteren Rand der folgenden Abbindung sind nur die Ausstellung. Zur Zeit verkaufen wir noch nicht.
|
|
|
|
|
|
Elektrische Eigenschaften (bei Raumtemperatur Tj = 25 ℃ pm)：
|
|
Eingangspannung
|
12 - 36V DC Spannungsversorgung
|
|
Schrittmotorantrieb Umrichterstorm
|
1.5A-3A/Phase
|
|
Antriebsart
|
Doppel-Pole konstanten PWM-Ausgang Betätigung
|
|
Kompatibel Schrittmotoren
|
2/4 Phase, 4/6/8 Dräht-Schrittmotoren, max 3A
|

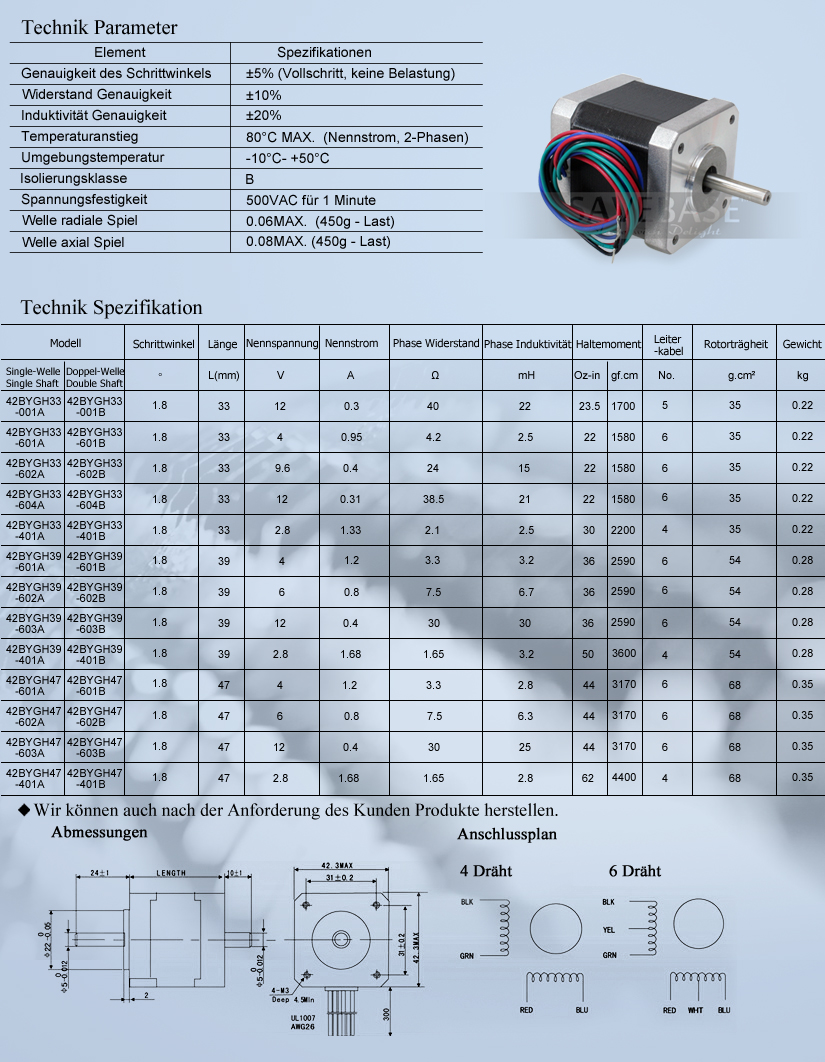

Datenblatt für 42BYGH47-401A Schrittmotor
* Wenn Sie andere Modelle benötigen, setzen Sie sich bitte mit uns in Verbindung ! |
|
|
|
|
|
|
|
